特斯克机械

专业机械装备制造企业

特斯克机械（昆山）有限公司

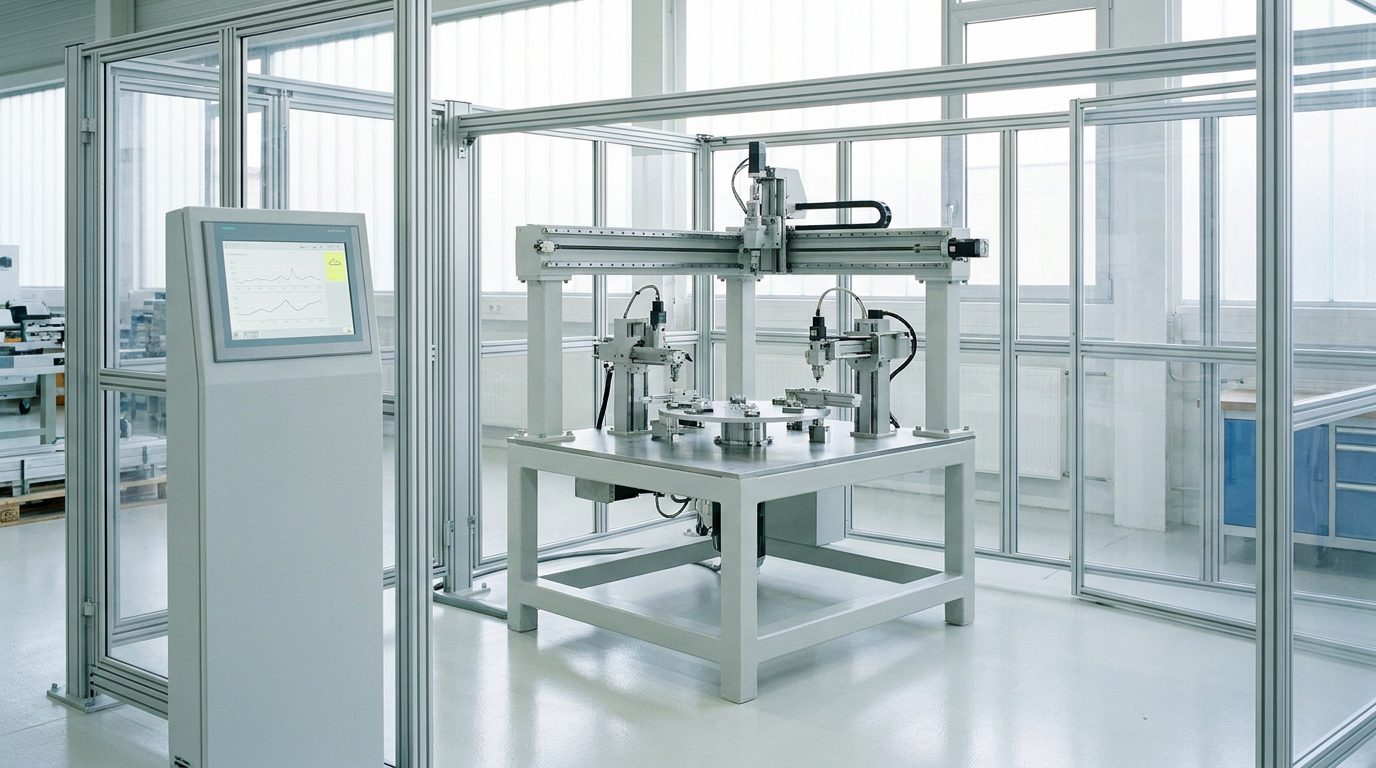

特斯克机械 设备与产线环境

01关于客户 · CLIENT

昆山的机械装备制造商，界面与组态工程同步交付。

特斯克机械（昆山）有限公司位于江苏昆山，专注机械装备的研发与制造，服务下游自动化产线。

设备进入客户产线后，操作流程是否顺手，决定了培训成本和出错率。英特费斯先梳理操作流程，再做界面，最后把组态工程一并交付。

总部
江苏 · 昆山
行业
机械装备
合作方式
按项目定制 · 设计+工程
特斯克机械 案例封面
特斯克机械案例封面

02课题 · BRIEF

界面设计与组态工程同步交付。

按项目定制，设计与工程一起做：设备 HMI 界面设计、操作流程梳理与优化、组态工程交付。

HMI / RUNTIMECYCLE 00:421280 RPMSAVEHMI · C11
运行状态示意图形

03交付 · SCOPE

01DELIVERABLE

设备 HMI 界面设计

围绕核心工艺参数重排信息层级，让操作者少记、少算、少犯错。

01 / 03

02DELIVERABLE

操作流程梳理与优化

先梳理操作流程，再画界面。步骤少一步，出错就少一分。

02 / 03

03DELIVERABLE

组态工程交付

设计稿不是终点。界面直接在组态软件里做成工程文件，交付即可下装到设备。

03 / 03

04作品 · WORK

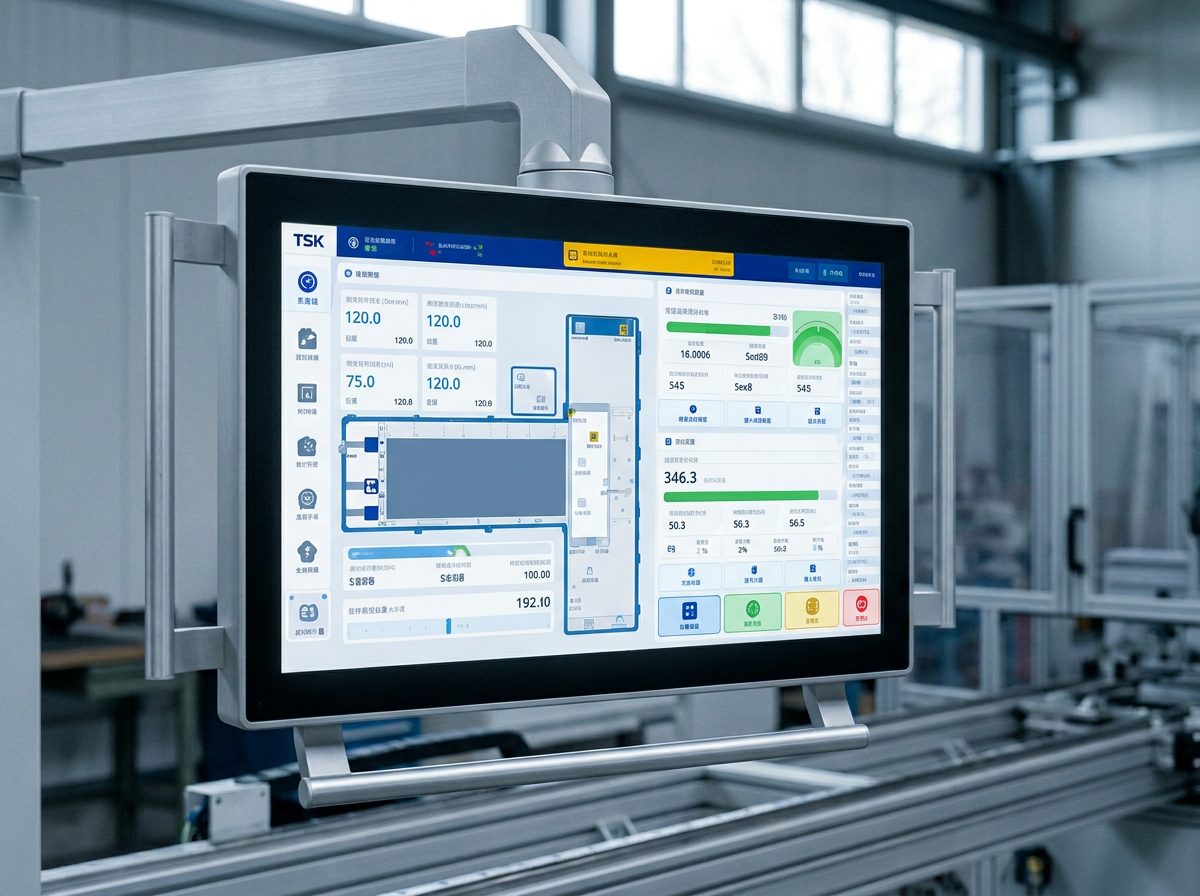

特斯克机械 界面设计
界面设计围绕核心工艺参数重排信息层级
SAVEHMI · C11● RUN1280SPINDLE RPMFEEDLOADTEMPALARM0CYCLE00:42UPTIME99.4%
界面结构线框示意

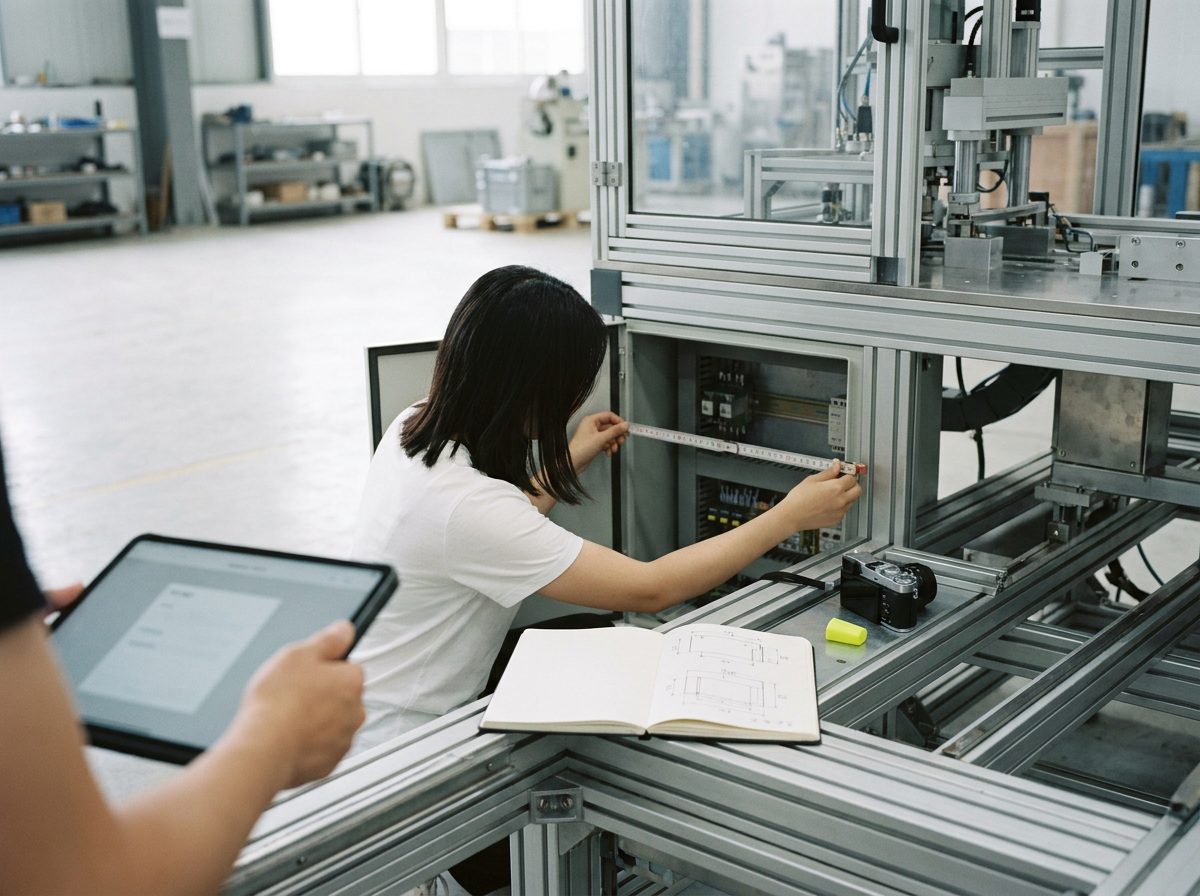

特斯克机械 设计过程
设计过程从现场调研、线框到工程交付
