拯救 HMI×西河堂自动化 · West River 跨过一道海峡，把一锅胶讲明白

01GLUE KITCHEN

先说说西河堂：把煮胶做成一门精密生意

西河堂自动化设备有限公司（West River Automation Equipment）2012 年成立，厂在高雄冈山。这是一家把生意做得很窄、也做得很深的公司——他们基本只做一件事：瓦楞纸板生产线上的高速自动制胶系统。

瓦楞纸箱是靠淀粉胶把面纸和瓦楞芯纸粘在一起的。这锅胶不是买来就能用的成品，得在产线旁边现做：淀粉、苏打、硼砂、清水按配方投料，称重、升温、搅拌、熟化，做出黏度和温度都稳定的糊料，再送到贴合机上去。胶做得好，纸板挺括、线跑得快；胶做得不好，轻则起泡开胶，重则整条线停下来等胶。

据其官网，西河堂想解决的正是这几年越来越难的那部分：

• 专治回收纸原纸的回收比例越来越高，也越来越难粘，他们把这件事当作主攻题
• 省淀粉官网写着，用他们的制胶系统，淀粉用量最少能省两成，有客户做到四成

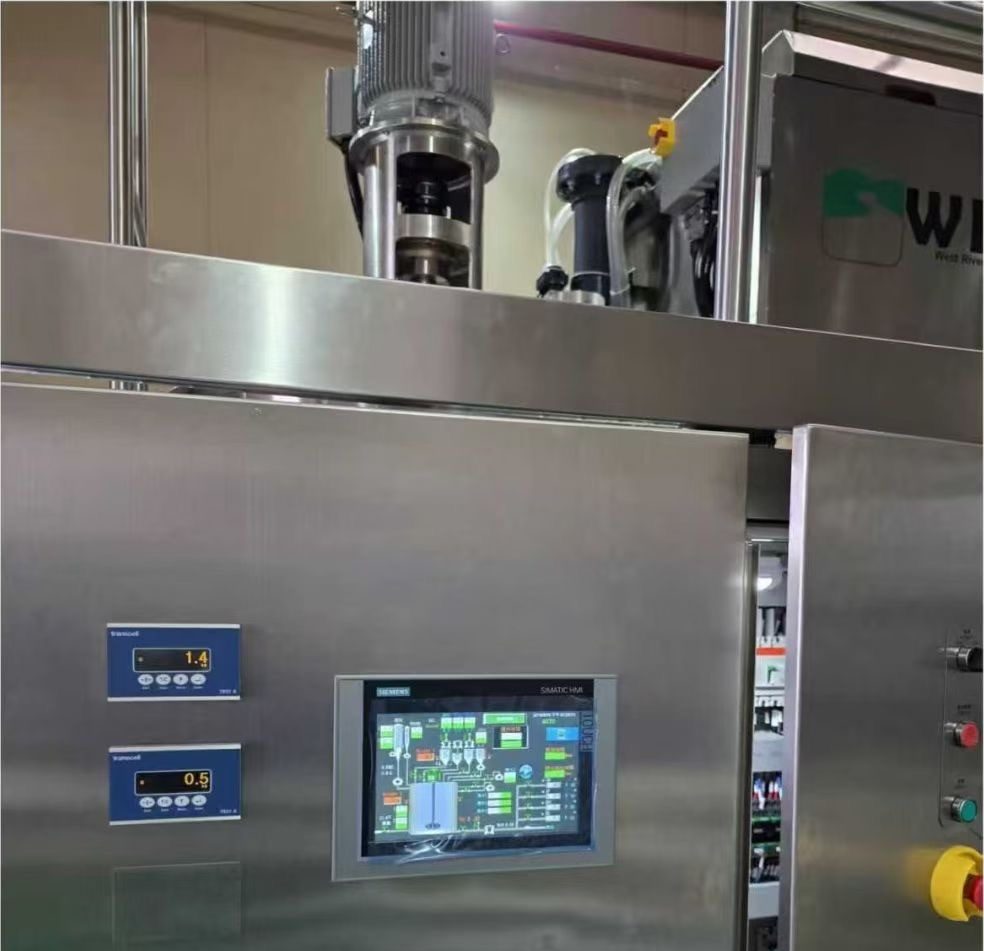

• 不靠特殊化学品整机 SUS304 不锈钢，可直接用水性印刷的废水配胶，不靠额外添加的药剂救场

客户名单也很实在：据其官网，正隆、永丰余这些台湾纸业的老名字，以及王子集团的 HARTA、马来西亚远东集团，都在用他们的制胶系统。一家在窄赛道上做到头部的公司。

02GLUE KITCHEN

一锅胶里，藏着多少要盯的数字

去现场之前，我们先把这台设备的工艺过了一遍。制胶说白了是一道有先后顺序的菜谱，只不过每一步都要按克数来。

• 配方是分段的载体部分和主体部分分开配，先后顺序错了，这一锅就废了
• 每一步都要称淀粉、清水、苏打、硼砂都按重量投，屏上永远有一组「设定值 / 实际值」在对照
• 时间就是质量搅拌多久、升到几度、熟化多长，这些数字决定黏度，也决定贴合机能跑多快

对操作员来说，这些信息过去分散在几十上百个数字框里，他得靠经验在脑子里把它们拼成一张流程图。我们要做的，就是把那张图从他脑子里搬到屏幕上。

03GLUE KITCHEN

原来那块屏

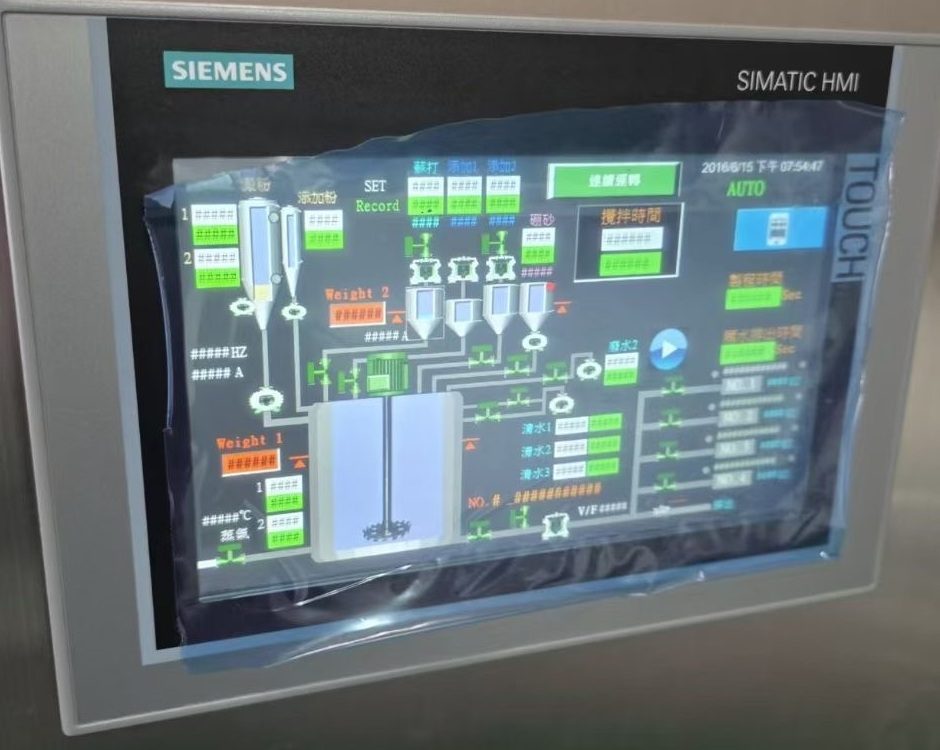

这是设备上原本那一版画面：西门子面板，一整屏绿色数字框，中英文混排，参数、按钮、状态挤在同一个平面上，靠位置和颜色勉强分组。

它不是做得不用心。恰恰相反，能把整套制胶流程塞进一块屏，还让老师傅用了这么多年，这本身就是功夫。问题在于它默认「所有信息一样重要」：一屏上近百个数字框，每一个都长得一样。新来的操作员看不出该先看哪儿；真出了问题，也很难从画面上倒推出是哪一步出的问题。

这也是我们在工业现场最常遇到的一类界面——不是没人管，而是它一直跟着功能长，长了很多年，没有人回过头把它重新排一遍。

04GLUE KITCHEN

新界面：让流程自己站出来

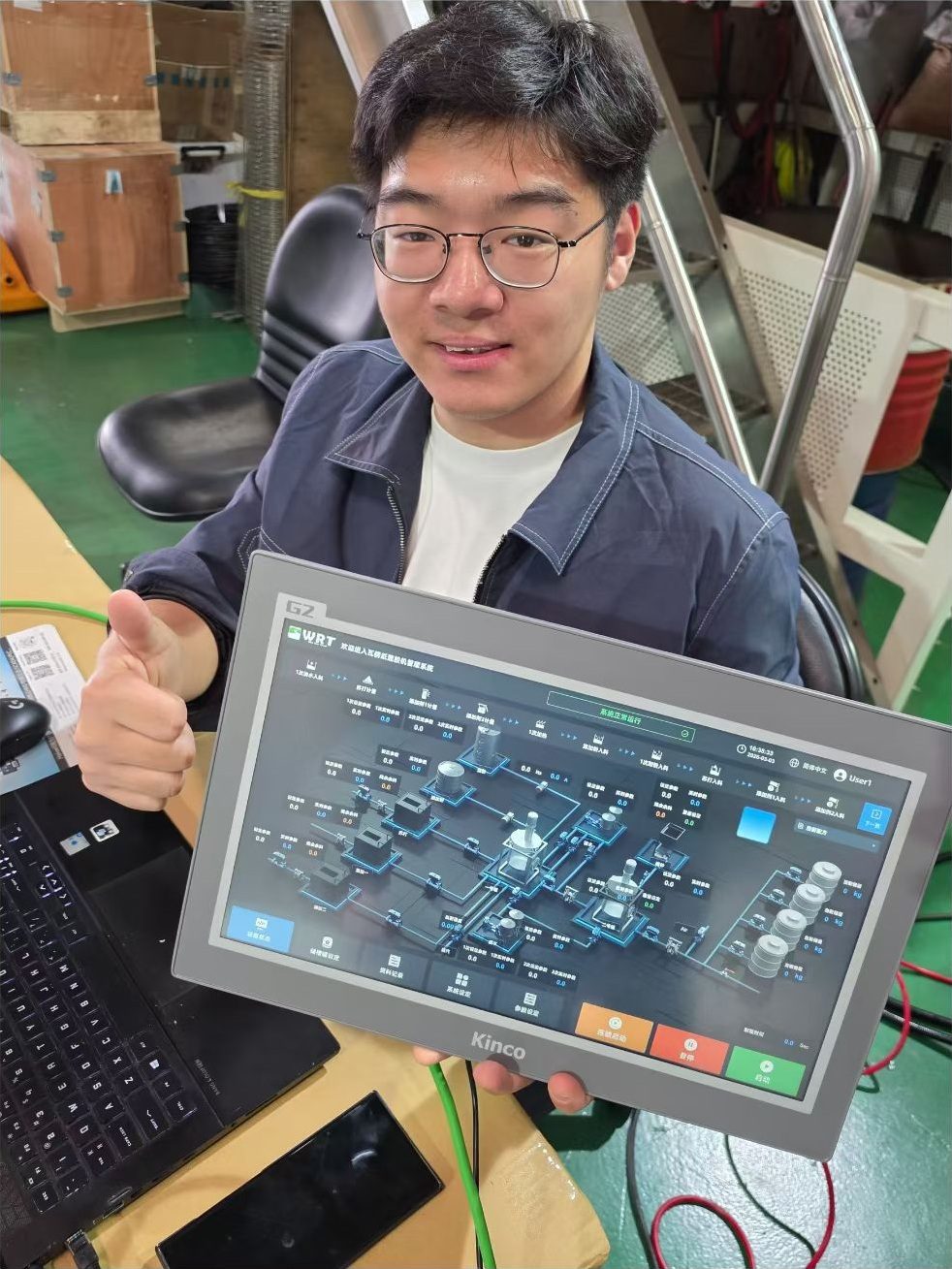

新版画面装在一块 15.6 英寸的宽屏上。开机第一屏不是菜单，而是整台设备的工艺流程图：从投料、称重、配料罐，到搅拌缸、储胶槽、送胶泵，物料往哪儿走，画面上的线就往哪儿走。

• 流程图就是主画面看一眼就知道现在走到哪一步，而不是先想「这个数字属于哪个罐」
• 设定值与实际值成对出现每个关键点位上，设定在上、实际在下，偏差一眼看得出来
• 状态用一句话说画面正中一条状态条，正常时写着「系统正常运行」，出事的时候也说人话，不甩代码
• 主操作只留三颗键启动、暂停、连续启动放在右下角，最大、最好按；报警记录、资料记录、系统设定、参数设定这些低频入口，收进下面一排
• 语言和用户放在顶栏右上角是时间、语言切换和当前登录的操作员——台湾现场看繁体，同一套画面换个语言就能给别处用

深色底不只是为了好看。制胶车间的照明通常不亮，机台附近水汽重，深色底配高对比的数字，比一整屏白底看得清楚，夜班也不晃眼。

05GLUE KITCHEN

然后我们买了机票

界面画完、程序写完，项目其实才做了一半。

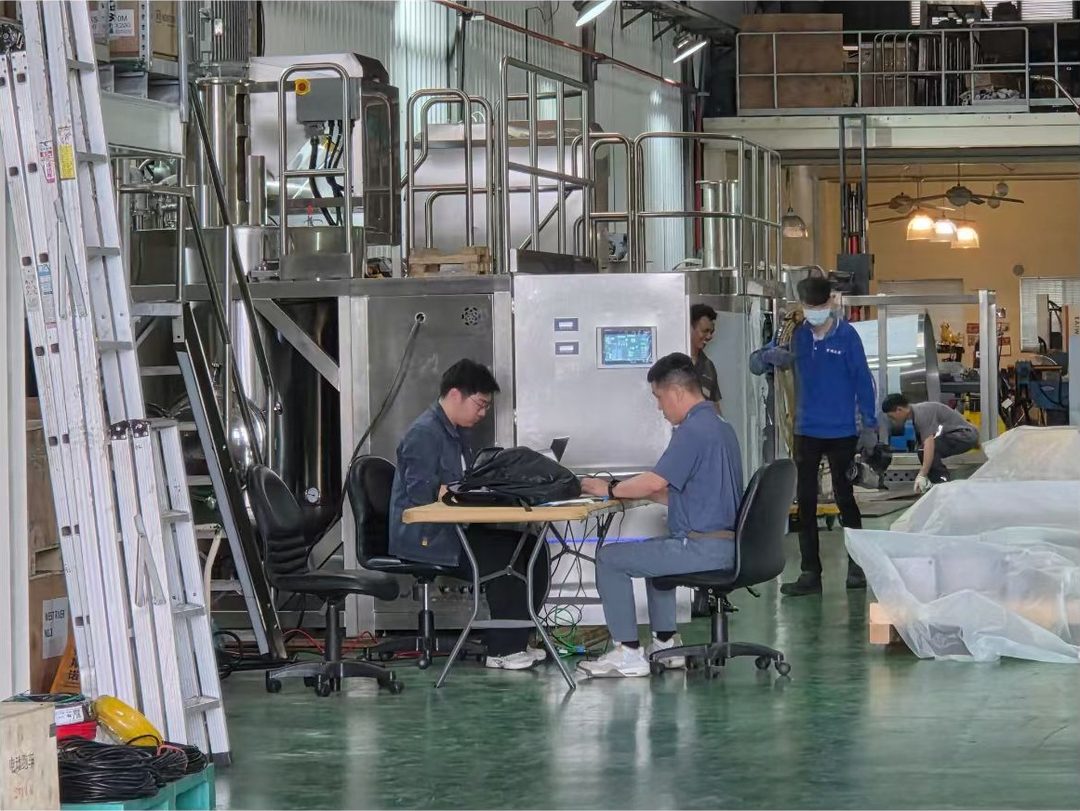

这类设备的界面能不能用，最终要在机器旁边才知道：一个按钮放的位置顺不顺手，一个数字刷新得够不够快，一条报警提示能不能对上现场那个动作。所以我们把人派了过去——在西河堂的车间里，和他们的电控师傅一起对点、试机、改画面。

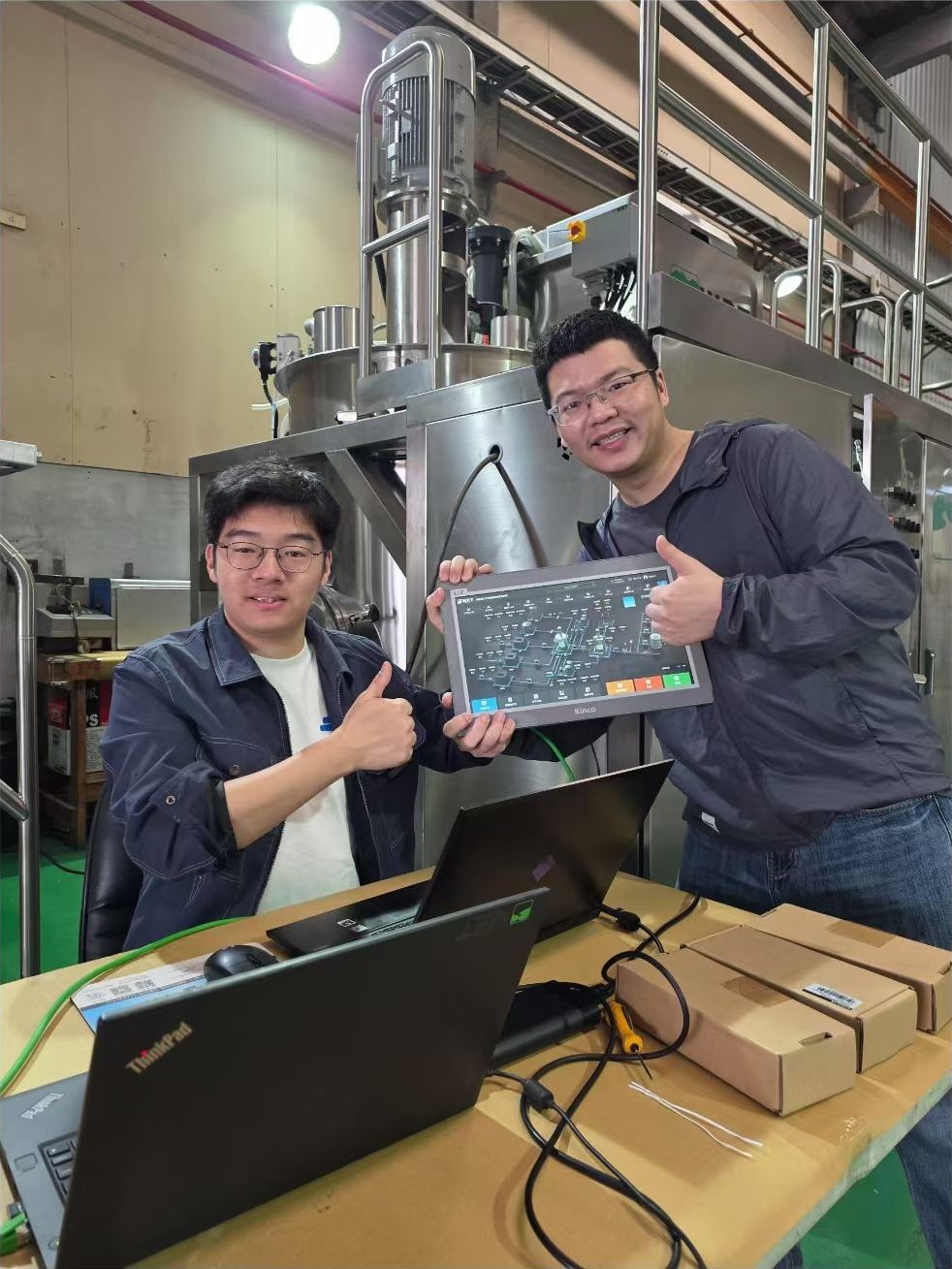

现场的节奏和办公室完全不同。老屏还在机器上跑着，新屏摆在旁边的桌子上；改一版，装上去试一次，再拆下来接着改。改到两边都点头，这块屏才算真的交出去。

我们把这一段叫「现场实施」：设计、组态开发、上机调试由同一拨人负责，不做「图交给你、程序你自己接」的那种交付。工业界面这件事，图纸和现场之间的距离，往往就是项目成与不成之间的距离。

06GLUE KITCHEN

第一位中国台湾客户

「西河堂」是林姓的堂号。唐玄宗追封林氏先人为西河伯爵，此后台湾林氏宗祠的门楣上，多写着这三个字。公司的老板林总，把自家的堂号做成了公司名，英文再直译回去，就成了 West River。

我们挺喜欢这件事：一家做机器的公司，名字里带着一段家史。它和我们做的事其实是同一种脾气——把认真做过的东西，认真地留下来。

谢谢林总，也谢谢西河堂的伙伴们，愿意把第一次交给一支从合肥飞过去的团队。
